در مواقعی که نیاز است نردبان کابل به مسیرهای مختلفی تقسیم و منشعب شود، برای این منظور باید از چهار راهی نردبان کابل استفاده کرد. چهار راهی نردبان کابل جهت عبور نردبان کابل در سطوح با انشعاب 4 جهته در سطوح افقی مناسب است.
| دستهبندی | نردبان کابل |
| متریال | ورق ST37 با روکش گالوانیزه گرم، ورق گالوانیزه، استنلس استیل |
| پوشش | گالوانیزه گرم بر اساس استاندارد ASTM A123 |
| سایز | 50-100 / 50-150 |
چهار راهی نردبان کابل یکی از اتصالات کلیدی در مسیرکشی کابلهای برق و دیتا است که به کابلها اجازه میدهد در چند جهت مختلف به صورت منظم و امن هدایت شوند. این قطعه به شکل صلیب طراحی شده و معمولاً از جنس فولاد گالوانیزه، استیل ضدزنگ یا آلومینیوم ساخته میشود تا مقاومت بالایی در برابر فشار، وزن کابلها و خوردگی محیطی داشته باشد.
استفاده از چهارراهی نردبان کابل باعث میشود مسیرکشی پیچیده و چندجهتی کابلها با نظم بیشتری انجام شود و از انحراف یا پیچش ناخواسته کابلها جلوگیری شود. این اتصال به ویژه در پروژههای صنعتی و ساختمانی که کابلها در چند جهت از یک نقطه عبور میکنند، بسیار کاربردی است. طراحی دقیق چهارراهی، زاویه صحیح اتصال و پایداری مکانیکی آن، نقش مهمی در افزایش طول عمر کابلها و کاهش هزینههای نگهداری دارد.
تحمل وزن چهارراهی نردبان کابل از جمله پارامترهای حیاتی در انتخاب آن است. این استاندارد معمولاً بر اساس استاندارد IEC 61537 و NEMA VE-1 تعریف میشود که مشخص میکند نردبان کابل و اتصالات آن باید توانایی تحمل وزن کابلها بدون تغییر شکل یا شکست را داشته باشند.
به طور معمول، چهارراهی نردبان کابل در کلاسهای مختلف تحمل وزن تولید میشود:
استانداردهای تحمل وزن باعث میشوند چهارراهیها در شرایط مختلف محیطی، از جمله دماهای بالا، رطوبت و لرزش، عملکرد قابل اطمینانی داشته باشند و کابلها تحت فشار قرار نگیرند.
چهارراهی نردبان کابل در اندازهها و ضخامتهای متنوع تولید میشود تا متناسب با ظرفیت و نوع کابلها انتخاب گردد. انتخاب صحیح سایز و ضخامت چهارراهی اهمیت بالایی دارد، زیرا ضخامت کمتر میتواند باعث خمیدگی یا تغییر شکل در اثر وزن کابلها شود و ضخامت زیاد ممکن است نصب را دشوار کند و هزینه پروژه را افزایش دهد.
عرض چهار راه نردبان کابل: معمولاً از ۵۰ میلیمتر تا ۶۰۰ میلیمتر متغیر است. عرض نردبان تعیینکننده تعداد کابلهایی است که میتوان از چهارراهی عبور داد.
ضخامت ورق چهار راهی نردبان: ضخامت فلز چهارراهی معمولاً بین ۱.۵ تا ۳ میلیمتر برای کابلهای سبک و ۳ تا ۵ میلیمتر برای کابلهای سنگین متغیر است. ضخامت بالاتر باعث افزایش مقاومت مکانیکی و تحمل وزن بیشتر میشود.
طول شاخههای چهار راه نردبان کابل: طول شاخههای چهارراهی معمولاً استاندارد است و به گونهای طراحی میشود که اتصال بین نردبانها به راحتی انجام شود و زاویهها کاملاً تراز باشند.

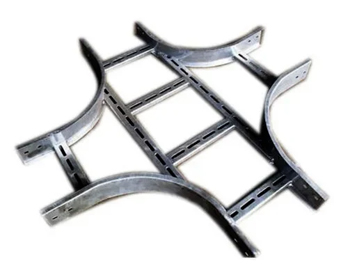

چهارراهی نردبان کابل یکی از اتصالات کلیدی در مسیرکشی کابلهاست که امکان تقسیم مسیر کابلها به چند شاخه و هدایت آنها در جهتهای مختلف را فراهم میکند. این قطعه نقش مهمی در کاهش فشار مکانیکی، محافظت از کابلها و افزایش طول عمر سیستم دارد. بسته به نوع پروژه، شرایط محیطی و حجم کابلها، چهارراهیهای مختلف با طراحیها و ویژگیهای متنوع تولید میشوند تا بهترین عملکرد را ارائه دهند.
چهارراهی ساده نردبان: رایجترین نوع چهارراهی است که به شکل صلیب طراحی شده و کابلها را در چهار جهت هدایت میکند. مناسب پروژههای داخلی و مسیرهای معمولی است و نصب آسانی دارد. این نوع چهارراهی وزن سبک تا متوسط کابلها را تحمل میکند و نگهداری آن ساده است. به دلیل طراحی استاندارد، در اکثر پروژهها کاربرد عمومی دارد.
چهارراهی با انحراف زاویهای: این نوع چهارراهی برای تغییر مسیر کابلها با زاویههای خاص مانند ۳۰، ۴۵ یا ۶۰ درجه تولید میشود. در پروژههایی که مسیر کابلها نیاز به انحراف دارد، کاربرد دارد و مانع خمیدگی شدید کابل میشود. نصب آن به دقت بیشتری نیاز دارد تا زاویهها دقیق باشند. همچنین امکان مدیریت بهتر کابلها در فضاهای محدود را فراهم میکند.
چهارراهی با تقویت جانبی: دارای تقویتکنندههای اضافی در شاخهها است تا وزن بیشتر کابلها را تحمل کند و از خم شدن یا تغییر شکل جلوگیری کند. این نوع چهارراهی برای پروژههای صنعتی، نیروگاهی و مسیرکشیهای طولانی مناسب است. دوام بالا و مقاومت مکانیکی بیشتر از ویژگیهای بارز آن است. همچنین نصب آن ایمن و پایدار بوده و طول عمر سیستم را افزایش میدهد.
چهارراهی ضدخوردگی: این نوع از فولاد گالوانیزه گرم یا استیل ضدزنگ ساخته شده و برای محیطهای مرطوب، صنعتی یا نزدیک دریا مناسب است. مقاومت بالایی در برابر خوردگی، رطوبت و شرایط محیطی سخت دارد. طول عمر بالا و نیاز کم به تعمیر از مزایای اصلی آن است. این چهارراهی برای پروژههایی که دوام و پایداری سیستم اهمیت دارد، بهترین انتخاب است.
انتخاب نوع چهارراهی نردبان کابل باید بر اساس نوع پروژه، وزن و حجم کابلها، شرایط محیطی و طول مسیر انجام شود تا سیستم مسیرکشی کابلها بهینه، ایمن و طولانیمدت باشد.
قیمت چهارراهی نردبان کابل تحت تأثیر چند عامل مهم از جمله جنس متریال، ضخامت و سایز، نوع چهارراهی و محل خرید است. فولاد گالوانیزه، استیل ضدزنگ و آلومینیوم هر یک قیمت متفاوتی دارند و ضخامت بیشتر یا عرض بزرگتر هزینه تولید را افزایش میدهد. همچنین چهارراهیهای تقویتشده یا دارای پوشش ضدخوردگی قیمت بالاتری دارند و خرید مستقیم از تولیدکننده معمولاً قیمت بهینه و رقابتی ارائه میکند، در حالی که خرید از واسطهها گرانتر خواهد بود. به طور متوسط، قیمت چهارراهی سبک و ساده با عرض ۱۰۰ میلیمتر و ضخامت ۲ میلیمتر از حدود ۱۵۰ هزار تومان شروع شده و مدلهای سنگین، تقویتشده و ضدخوردگی میتوانند تا چند برابر این قیمت باشند.
نصب صحیح چهارراهی نردبان کابل اهمیت زیادی دارد تا کابلها در مسیر خود بدون کشش یا فشار قرار گیرند و طول عمر سیستم افزایش یابد. مراحل اصلی نصب عبارتند از:
تعیین محل نصب: قبل از نصب، محل دقیق چهارراهی مشخص شده و زاویههای شاخهها با مسیر نهایی کابل هماهنگ میشود.
اتصال به نردبان اصلی: شاخههای چهارراهی به نردبانهای موجود با استفاده از پیچ و مهره یا بستهای استاندارد متصل میشوند.
تنظیم زاویه و ارتفاع: شاخهها باید به صورت تراز و در زاویه مناسب نصب شوند تا کابلها بدون خم اضافی عبور کنند.
تثبیت و ایمنی: چهارراهی پس از نصب باید کاملاً ثابت شود و برای جلوگیری از لرزش یا حرکت شاخهها، بستهای اضافی استفاده شود.
عبور کابلها: کابلها به آرامی و بدون کشش اضافی از شاخههای چهارراهی عبور داده میشوند. رعایت شعاع خم (bend radius) کابلها برای جلوگیری از آسیب دیدگی ضروری است.
با رعایت اصول نصب، چهارراهی نردبان کابل میتواند تا سالها بدون نیاز به تعمیر یا جایگزینی، مسیرکشی کابلها را بهینه کند.

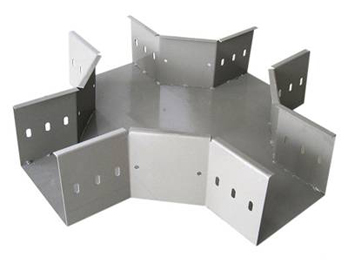

خرید چهارراهی نردبان کابل مستقیم از تولیدکننده مزایای زیادی دارد؛ بدون واسطه هزینهها کاهش یافته و قیمت نهایی رقابتیتر میشود، در حالی که کیفیت محصول، استاندارد تحمل وزن و دوام آن توسط تولیدکننده تضمین میشود. همچنین امکان سفارش چهارراهی با سایز، ضخامت و جنس دلخواه وجود دارد و پشتیبانی فنی برای انتخاب مدل مناسب، نحوه نصب و بهینهسازی مسیرکشی ارائه میشود. به همین دلیل، برای پروژههای صنعتی، ساختمانی یا دیتاسنترها، خرید مستقیم از تولیدکننده بهترین گزینه برای اطمینان از کیفیت و کاهش هزینههاست.
