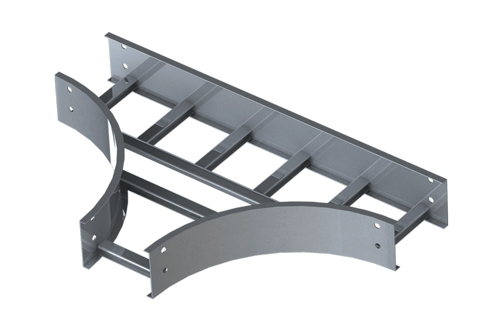

در مواقعی نیاز است نردبان کابل در سه مسیر امتداد یابد از سه راهی نردبان کابل استفاده میشود. بنابریان سه راهی نردبان کابل مناسب جهت عبور نردبان کابل در سطوح مختلف و با انشعاب ۳ جهته در سطوح افقی میباشد.
| دستهبندی | نردبان کابل |
| متریال | ورق ST37 با روکش گالوانیزه گرم ، ورق گالوانیزه ، استنلس استیل |
| پوشش | گالوانیزه گرم بر اساس استاندارد ASTM A123 |
| سایز | 50-100 / 50-150 |
سهراهی نردبان کابل (T-junction یا three-way ladder tray) یک اتصال یا عنصر مفصلی در سیستم مسیرکشی کابل است که نقش تقسیم یا ادغام مسیر کابلها را برعهده دارد. وقتی مسیر کابل از یک مسیر اصلی به دو مسیر فرعی تقسیم میشود، یا دو مسیر به یک مسیر ختم میشوند، از سهراهی استفاده میکنیم تا کابلها بهصورت منظم، بدون فشار اضافی و با حفظ شعاع خمش مناسب هدایت شوند. سهراهیها در پروژههای صنعتی، مراکز داده، ساختمانهای اداری و تأسیسات نفت، گاز و پتروشیمی کاربرد فراوان دارند.
سهراهی نردبان کابل دارای ویژگیهای فنی متنوعی است که بسته به نوع پروژه و محیط نصب متفاوت خواهد بود. انتخاب درست این مشخصات، دوام و عملکرد سیستم را تضمین میکند. این ویژگیها شامل ابعاد، ضخامت ورق، نوع پوشش و زاویه انشعاب هستند. مشخصات فنی مهم در انتخاب سهراهی:
عرض اسمی (Width): معمولاً ۱۰۰–۵۰۰ میلیمتر (۱۰ تا ۵۰ سانتیمتر)؛ انتخاب عرض بر اساس تعداد و قطر کابلها انجام میشود.
طول مؤثر (Length): سهراهیها معمولاً در طولهای استاندارد ۳۰۰، ۶۰۰ یا ۱۰۰۰ میلیمتر تولید میشوند.
ضخامت ورق بدنه: برای نردبانهای فولادی ۱.۰ تا ۳.۰ میلیمتر رایج است؛ سهراهیهای تقویتشده میتوانند ضخیمتر باشند.
ارتفاع جان (Side rail height): معمولاً ۳۰–۷۵ میلیمتر؛ جان بلندتر برای مقاومت مکانیکی بالاتر لازم است.
فاصله بین پلهها (rung spacing): معمولاً ۵۰–۱۵۰ میلیمتر؛ روی تهویه و جلوگیری از تجمع حرارت تأثیر دارد.
زاویه انشعاب: ۹۰° استاندارد است؛ مدلهای ۴۵° یا قابل تنظیم نیز موجودند.
ظرفیت بار (Load rating): باید بر اساس جدول تولیدکننده و استاندارد تعیین شود.
استانداردها: IEC 61537، NEMA VE1 و استاندارد ملی ایران (در پروژههای داخلی) معمولاً مورد استفادهاند.
پوشش سطحی: گالوانیزه گرم، گالوانیزه سرد، رنگ اپوکسی، استیل و آلومینیوم.
جنس ماده ساخت سهراهی تعیینکننده مقاومت در برابر خوردگی، وزن، قیمت و کارایی در محیطهای مختلف است. انتخاب جنس باید بر پایه شرایط نصب (رو باز یا سرپوشیده)، رطوبت، احتمال خورندگی محیط دریایی یا شیمیایی و محدودیت وزن انجام شود. گزینههای معمول:
سه راهی نردبان کابل گالوانیزه گرم: بهترین مقاومت در برابر خوردگی برای محیطهای خارج یا مرطوب؛ گزینهای استاندارد و اقتصادی برای بسیاری از پروژههای صنعتی.
سه راهی نردبان کابل گالوانیزه سرد: مناسب فضاهای داخلی با هزینه کمتر؛ مقاومت کمتر نسبت به گالوانیزه گرم.
سه راهی نردبان کابل فولاد ضدزنگ: برای محیطهای خورنده، دریایی یا شیمیایی؛ هزینه و عمر بالاتر.
سه راهی نردبان کابل آلومینیوم: سبک و ضدزنگ، مناسب برای مسیرهایی که وزن اهمیت دارد؛ مقاومت مکانیکی کمتر از فولاد.
پوششهای اپوکسی یا رنگ صنعتی: برای فضاهای داخلی که خوردگی بالا نیست و نیاز به زیبایی یا رنگبندی دارند.
عملکرد سهراهی فقط محدود به تقسیم مسیر نیست؛ این قطعه نقش حمایتی، تهویه و تسهیل دسترسی برای تعمیر و توسعه را نیز دارد. با انتخاب صحیح میتوان از پیچخوردگی کابل، آسیب مکانیکی و تجمع حرارتی جلوگیری کرد. برخی از کاربردهای سه راهی نردبان کابل شامل:
استفاده از سهراهی نردبان کابل نهتنها نظم مسیر کابلکشی را افزایش میدهد، بلکه به ایمنی و بهرهوری پروژه نیز کمک میکند. برخی از مهمترین مزایا عبارتاند از:
مدیریت بهتر کابلها: کابلها بهصورت مرتب و منظم در سه مسیر هدایت میشوند و احتمال گرهخوردگی یا آسیب کاهش مییابد.
نصب آسانتر: با استفاده از سهراهی، اجرای مسیرهای جدید یا تغییر در مسیرهای فعلی بهراحتی انجام میشود.
صرفهجویی در فضا: بهجای نصب چند سینی مجزا، با یک سهراهی میتوان انشعابهای متعدد را در کمترین فضا ایجاد کرد.
افزایش ایمنی: کابلها درون ساختاری فلزی محافظت میشوند که از تماس با تجهیزات یا افراد جلوگیری میکند.
افزایش عمر مفید کابلها: با کاهش فشار مکانیکی و بهبود تهویه اطراف کابل، طول عمر سیستم کابلکشی افزایش مییابد.
سهراهیها از نظر شکل، قابلیت نصب، مقاومت مکانیکی و کاربردهای خاص تقسیمبندی میشوند تا بتوانند نیازهای متنوع پروژههای صنعتی و ساختمانی را پوشش دهند. انتخاب نوع مناسب، علاوه بر تسهیل مسیرکشی کابلها، باعث افزایش ایمنی و طول عمر سیستم میشود.
این تقسیمبندی به نصاب امکان میدهد که سهراهی را دقیقاً مطابق با زاویه مسیر، حجم کابلها و شرایط محیط نصب انتخاب کند. انواع کاربردی سهراهی نردبان کابل:
T-شکل (۹۰°) استاندارد: پرکاربردترین نوع برای انشعاب مسیر کابلها در زاویه قائم است. این مدل به راحتی امکان اتصال مسیر اصلی به دو مسیر فرعی را فراهم میکند و نصب آن سریع و آسان است. مناسب برای پروژههای صنعتی و ساختمانی با حجم کابل متوسط تا زیاد.
زاویهدار (۴۵° یا ۳۰°): این نوع برای کاهش فشار و خمیدگی کابلها در مسیر انشعاب استفاده میشود. زاویه نرمتر باعث میشود کابلها بدون آسیب مکانیکی و با شعاع خمش استاندارد عبور کنند. کاربرد اصلی آن در مسیرهای طولانی یا پروژههای دارای کابلهای حساس و سنگین است.
قابل تنظیم یا مدولار: این مدل امکان تغییر زاویه و طول سهراهی را در محل نصب فراهم میکند. مناسب پروژههایی است که نقشه مسیر کابل هنوز قطعی نیست یا نیاز به انعطاف در آینده وجود دارد. استفاده از مدل مدولار باعث کاهش نیاز به برش یا سفارش سهراهیهای سفارشی میشود.
با درپوش/پوشش بازشو: برای مسیرهایی که نیاز به دسترسی مکرر به کابلها دارند، سهراهی با درپوش یا پوشش بازشو ایدهآل است. این طراحی امکان تعمیر، تست و افزودن کابلهای جدید را بدون جدا کردن کل سینی فراهم میکند و نصب و نگهداری را سادهتر میسازد.
تقویتشده (Reinforced): این نوع برای مسیرهای سنگین با کابلهای پرحجم و محیطهای صنعتی که بار مکانیکی بالاست طراحی شده است. دارای ورق ضخیمتر و جان مقاوم است تا استحکام کافی برای تحمل وزن زیاد کابلها را فراهم کند.
یکپارچه با براکتها یا نگهدارندهها: سهراهیهای این مدل همراه با براکتها یا سیستم نگهدارنده ارائه میشوند که نصب سریع و آسان را تضمین میکند. مناسب پروژههایی است که سرعت نصب و دقت در تراز بودن مسیر کابل اهمیت دارد.
انتخاب سایز مناسب سهراهی نردبان کابل نقش مهمی در مدیریت کابلها، تهویه و ایمنی دارد. سایز نادرست باعث کمبود فضا، فشار مکانیکی بر کابلها یا هزینه اضافی برای خرید سهراهی بزرگتر میشود. سایز مناسب باید بر اساس تعداد کابلها، قطر کابل، تراکم و پیشبینی افزایش آتی انتخاب شود تا طول عمر سیستم و عملکرد بهینه تضمین شود. سایزهای متداول سهراهی نردبان کابل (عرض اسمی):
سه راهی نردبان کابل 50 سانتیمتر: مناسب مسیرهای اصلی با حجم کابل زیاد و بار مکانیکی بالا؛ ایدهآل برای نیروگاهها، کارخانجات صنعتی و پروژههای بزرگ. این سایز ظرفیت کابلهای سنگین و پرحجم را بهخوبی تحمل میکند.
سه راهی نردبان کابل 40 سانتیمتر: پرکاربرد در ساختمانهای بزرگ، سولهها و تأسیسات نیمهصنعتی؛ تعادلی مناسب بین ظرفیت کابل و فضای موردنیاز ایجاد میکند و نصب آن نسبتاً آسان است.
سه راهی نردبان کابل 30 سانتیمتر: مناسب ادارات، مراکز داده متوسط و مسیرهای داخلی با حجم کابل متوسط. این سایز از سهراهیها انعطاف کافی برای نصب در فضاهای محدود و سقفهای کاذب دارد.
سه راهی نردبان کابل 20 سانتیمتر: برای کابلهای دیتا، کنترل و شبکه با تراکم کم کاربرد دارد. مناسب مسیرهای کوتاه و فضاهای محدود است و وزن سبکی دارد که نصب سریع را امکانپذیر میکند.
سه راهی نردبان کابل 10 سانتیمتر: کوچکترین سایز سهراهی برای مسیرهای فیبر نوری و کابلهای کنترل با تعداد کم. سبک و نصب آسان است و برای پروژههای حساس به فضا بهترین گزینه است.
همچنین طول و ضخامت سهراهی بر اساس نیاز پروژه باید مشخص شود؛ برای مثال، یک سهراهی با طول ۶۰۰ میلیمتر و ضخامت ۲ میلیمتر میتواند حجم قابل توجهی کابل را پشتیبانی کند و با استانداردهای بار مکانیکی مطابقت داشته باشد.
قیمت سهراهی نردبان کابل به عوامل متعددی از جمله جنس و پوشش (گالوانیزه گرم، استیل، آلومینیوم)، ضخامت ورق، عرض و طول، روش تولید و لوازم جانبی همراه بستگی دارد. برای خرید سهراهی نردبان کابل با کیفیت، استاندارد و قیمت رقابتی، بهترین راه مراجعه مستقیم به تولیدکننده معتبر است. با خرید از تولیدکنندهای مانند پترو فولاد غرب، علاوه بر تضمین مقاومت مکانیکی و دوام محصول، میتوانید از خدمات مشاوره تخصصی، امکان تولید سفارشی و ارائه دیتاشیت فنی کامل بهرهمند شوید تا محصول دقیقا متناسب با نیاز پروژه شما انتخاب شود.
