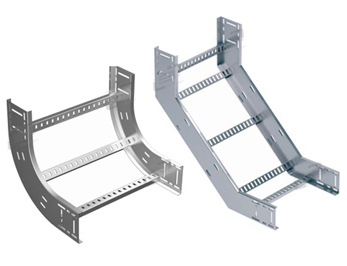

برای استفاده از نردبان کابل در سطوح مختلف و غیر هم سطح از رایزر نردبان کابل استفاده میشود. همچنین رایزر نردبان کابل مناسب جهت عبور نردبان کابل در سطوح عمودی با زاویههای مختلف و قابل تغییر میباشد.
| دستهبندی | نردبان کابل |
| متریال | ورق ST37 با روکش گالوانیزه گرم ، ورق گالوانیزه ، استنلس استیل |
| پوشش | گالوانیزه گرم بر اساس استاندارد ASTM A123 |
| سایز | 50-100 / 50-150 |
رایزر نردبان کابل (Cable Ladder Riser) یکی از اجزای مهم سیستم مسیرکشی کابلهاست که برای تغییر مسیر کابلها در جهت عمودی به کار میرود. زمانی که نیاز باشد کابلها از یک طبقه به طبقه دیگر منتقل شوند یا از کف به سقف بروند، رایزر نقش کلیدی ایفا میکند. در واقع، رایزر رابط بین مسیر افقی و عمودی کابلهاست و اجازه میدهد کابلها با رعایت شعاع خم استاندارد (Bend Radius) بدون آسیب یا فشار عبور کنند.
رایزر نردبان کابل معمولاً از ورق فولادی گالوانیزه گرم یا سرد ساخته میشود تا در برابر رطوبت و خوردگی مقاوم باشد. طراحی آن به گونهای است که علاوه بر حفظ ایمنی کابلها، امکان تهویه و تخلیه حرارت را نیز فراهم کند. در پروژههای ساختمانی مرتفع، نیروگاهها، پتروشیمیها و مراکز داده (Data Center) استفاده از رایزر برای مدیریت مسیر عمودی کابلها الزامی است.
استفاده از رایزر نردبان کابل در پروژههای برقرسانی و تأسیسات صنعتی، تنها یک گزینهی طراحی نیست بلکه یکی از الزامات اجرای اصولی و ایمن مسیرکشی کابلها به شمار میآید. این قطعه با طراحی دقیق و مهندسیشده، مزایای قابل توجهی از نظر ایمنی، دوام، زیبایی و بهینهسازی عملکرد سیستم کابلکشی دارد.
۱. انتقال ایمن کابلها در مسیر عمودی: رایزر مسیر استانداردی برای عبور کابلها بین طبقات فراهم میکند و از خمیدگی یا فشار غیرمجاز روی کابلها جلوگیری مینماید.
۲. افزایش نظم و مدیریت بهتر کابلها: با استفاده از رایزر، مسیر کابلها منظمتر شده و دسترسی برای تعمیر و عیبیابی آسانتر میشود.
۳. کاهش فشار مکانیکی و افزایش طول عمر کابل: طراحی خم استاندارد در رایزرها مانع از آسیب به روکش کابل و کاهش کیفیت در طول زمان میشود.
۴. مقاومت در برابر خوردگی و شرایط محیطی: مدلهای گالوانیزه گرم یا استیل ضدزنگ در برابر رطوبت و مواد شیمیایی مقاوماند و دوام بالایی دارند.
۵. افزایش ایمنی سیستم برقرسانی: رایزرها با جداسازی مسیر کابلها از تجهیزات دیگر، خطر آتشسوزی و اتصال کوتاه را کاهش میدهند.
۶. نصب و نگهداری آسان: نصب رایزر به کمک پیچ و مهرههای استاندارد انجام میشود و در صورت نیاز، بهراحتی قابل باز یا تعویض است.
۷. قابلیت استفاده در پروژههای مختلف: به دلیل تنوع در جنس، ابعاد و زاویه، رایزر نردبان کابل در پروژههای ساختمانی، صنعتی و پتروشیمی کاربرد دارد.
۸. زیبایی و نظم ظاهری محیط: رایزر با ایجاد مسیر منظم و مرتب برای کابلها، جلوه بصری محیط را بهبود میبخشد و نشانهی اجرای حرفهای است.
یکی از مهمترین شاخصهای فنی در طراحی و انتخاب رایزر نردبان کابل، ظرفیت تحمل وزن (Load Capacity) آن است. از آنجا که رایزر وظیفه انتقال عمودی کابلها را بر عهده دارد، باید بتواند وزن کابلها را در ارتفاعهای مختلف بدون تغییر شکل، خمیدگی یا افت پایداری تحمل کند. در پروژههای صنعتی و ساختمانی بزرگ، این موضوع نهتنها به عملکرد سیستم بلکه به ایمنی کل مسیر کابلکشی مرتبط است. در واقع، طراحی اشتباه یا انتخاب رایزر با ظرفیت کم میتواند منجر به آسیب مکانیکی کابلها و افزایش خطرات الکتریکی شود.
تحمل وزن در رایزر نردبان کابل بستگی به چند عامل دارد: جنس بدنه، ضخامت ورق، فاصله بین پایهها، و نوع نصب (دیوارکوب یا ایستاده). رایزرها معمولاً باید بتوانند وزن کابلها را در مسیر عمودی بدون تغییر شکل یا خمیدگی تحمل کنند.
در استانداردهای بینالمللی مانند IEC 61537 یا NEMA VE-1، میزان بار مجاز روی نردبان و اجزای آن بهصورت دقیق تعریف شده است. برای مثال، یک رایزر ساختهشده از فولاد گالوانیزه با ضخامت ورق ۲ میلیمتر میتواند حدود ۷۰ تا ۱۰۰ کیلوگرم بر متر طول کابل را تحمل کند. در مقابل، مدلهای صنعتیتر با ضخامت ۲.۵ تا ۳ میلیمتر، توان تحمل بار تا ۱۵۰ کیلوگرم بر متر طول را نیز دارند و برای مسیرهای سنگینتر مناسباند.
در نصب رایزرهای عمودی، معمولاً از براکتهای تقویتی و صفحات مهارکننده در نقاط اتصال به دیوار یا سازه استفاده میشود تا نیروی کششی و وزن تجمعی کابلها بهطور مساوی توزیع شود. این موضوع بهویژه در رایزرهای بلند (مثلاً بیش از ۵ متر ارتفاع) اهمیت حیاتی دارد، زیرا در بخشهای پایینی فشار ناشی از وزن کابلها چند برابر بیشتر است. استفاده از تقویتکنندههای جانبی و مهاربندهای استاندارد میتواند پایداری رایزر را افزایش داده و مانع از تغییر شکل یا شکستن اتصالات شود.
بهطور کلی، رعایت استانداردهای بارگذاری و انتخاب صحیح ضخامت و نوع نصب، تضمینکنندهی عملکرد ایمن، طول عمر بالا و پایداری مکانیکی رایزر نردبان کابل در طول بهرهبرداری پروژه خواهد بود.
رایزرهای نردبان کابل در اندازهها و ضخامتهای متنوعی تولید میشوند تا بتوانند با ظرفیتهای مختلف مسیرکشی مطابقت داشته باشند.
سایز عرضی رایزر: عرض رایزر معمولاً مطابق با عرض نردبان اصلی انتخاب میشود، که بین ۱۰ سانتیمتر تا ۱۰۰ سانتیمتر متغیر است. برای مسیرهای سنگین صنعتی، عرضهای ۶۰، ۸۰ یا ۱۰۰ سانتیمتر بسیار رایجاند.
ارتفاع و شعاع خم: ارتفاع رایزر به زاویه تغییر مسیر بستگی دارد. معمولاً برای تغییر مسیر ۹۰ درجه عمودی از رایزر ۹۰ درجه استفاده میشود که به شکل U برعکس یا L خمیده طراحی شده است. در برخی پروژهها از رایزرهای زاویهدار ۴۵ درجه استفاده میشود تا فشار کمتری به کابلها وارد شود.
ضخامت ورق: ورق بدنه بین ۱.۵ تا ۳ میلیمتر ضخامت دارد. در سیستمهای سبک ساختمانی از ضخامت ۱.۵ میلیمتر و در پروژههای صنعتی یا نیروگاهی از ضخامتهای بالاتر استفاده میشود. هرچه ضخامت بیشتر باشد، تحمل وزن و مقاومت مکانیکی رایزر نیز بالاتر است.
قیمت رایزر نردبان کابل به عوامل مختلفی از جمله جنس بدنه، ضخامت ورق، ابعاد و نوع پوشش سطحی بستگی دارد. مدلهای ساختهشده از استیل ضدزنگ یا گالوانیزه گرم به دلیل دوام و مقاومت بالا در برابر رطوبت و خوردگی، قیمت بیشتری نسبت به نوع گالوانیزه سرد دارند. همچنین هرچه ضخامت ورق افزایش یابد، بهدلیل مصرف بیشتر مواد اولیه و وزن بالاتر، هزینه ساخت نیز بیشتر میشود. رایزرهای سفارشی با زاویههای خاص یا پوششهای ضدزنگ و رنگ الکترواستاتیک نیز در رده قیمت بالاتری قرار میگیرند. جهت استعلام قیمت رایزر نردبان کابل با کارشناسان پتروفولاد غرب تماس حاصل نمایید.
نصب صحیح و اصولی رایزر نردبان کابل، نقش مهمی در ایمنی، دوام و کارایی کل سیستم کابلکشی دارد. اجرای دقیق مراحل نصب نهتنها از فشار و خمیدگی غیرمجاز کابلها جلوگیری میکند، بلکه باعث افزایش طول عمر کابلها و حفظ نظم در مسیر عبور آنها میشود. در پروژههای صنعتی و ساختمانی، رعایت استانداردهای نصب و استفاده از اتصالات مقاوم، شرط اصلی عملکرد مطمئن سیستم است.
تعیین محل دقیق نصب: پیش از نصب، محل عبور کابلها مشخص میشود تا رایزر در زاویه مناسب نسبت به نردبانهای افقی و عمودی قرار گیرد.
اتصال به نردبان اصلی: دو سر رایزر با پیچ و مهرههای مقاوم و صفحات اتصال (Joiner Plate) به نردبانهای موجود متصل میشوند. در صورت نیاز از بستهای تقویتی برای پایداری بیشتر استفاده میشود.
تثبیت به دیوار یا سازه: برای رایزرهای عمودی، از براکتهای دیواری یا نگهدارندههای مخصوص برای جلوگیری از لرزش استفاده میشود.
عبور کابلها: کابلها باید بهصورت منظم و با رعایت شعاع خم از داخل رایزر عبور داده شوند تا در نقاط خم دچار شکستگی یا فشار نشوند.
ایمنی و زمین کردن (Earthing): در پایان نصب، تمام اجزای فلزی از جمله رایزر باید به سیستم ارت (Earth) متصل شوند تا در برابر نشتی جریان یا اتصال کوتاه ایمن باشند.
برای اطمینان از کیفیت، دوام و رعایت استانداردهای فنی، بهترین روش خرید رایزر نردبان کابل، خرید مستقیم از تولیدکننده معتبر مانند شرکت پتروفولاد غرب است. این شرکت با بهرهگیری از مواد اولیه باکیفیت و خطوط تولید مجهز، انواع رایزر نردبان کابل را مطابق با استانداردهای IEC و ISIRI تولید میکند و امکان سفارشیسازی در ابعاد، ضخامت و زاویه خم را نیز فراهم میسازد. خرید مستقیم از پتروفولاد غرب علاوه بر قیمت مناسبتر، شامل ضمانت اصالت کالا، مشاوره فنی تخصصی و خدمات پس از فروش است. در پروژههای بزرگ صنعتی و ساختمانی، همکاری با تولیدکنندهای مانند پتروفولاد غرب که تجربه بالایی در طراحی و ساخت سیستمهای کابلکشی دارد، باعث کاهش هزینهها و افزایش دقت در نصب و اجرا خواهد شد.
