ساپورت سقفی سینی کابل چیست؟
ساپورت سقفی سینی کابل یک سازه نگهدارنده است که برای نصب سینی کابل در زیر سقف یا سازههای بالاسری مورد استفاده قرار میگیرد. این قطعه با ایجاد یک تکیهگاه مطمئن، وزن سینی کابل، کابلهای برق، شبکه و سایر تجهیزات قرارگرفته روی آن را تحمل میکند و مانع از جابهجایی یا افتادگی مسیر کابل میشود.
استفاده از ساپورت سقفی در کارخانهها، ساختمانهای صنعتی، نیروگاهها، پالایشگاهها، مراکز تجاری و پروژههای تأسیساتی بسیار رایج است. یکی از مزایای اصلی آن، استفاده بهینه از فضای بالای سر و امکان ایجاد مسیرهای منظم برای کابلکشی است. همچنین در پروژههایی که تعداد زیادی کابل در ارتفاع نصب میشوند، ساپورت مناسب باعث افزایش ایمنی، دسترسی بهتر برای تعمیرات و نظم بیشتر شبکه کابلکشی خواهد شد.
اجزای تشکیل دهنده ساپورت سقفی سینی کابل
ساپورت سقفی معمولاً از چند بخش اصلی تشکیل میشود که هرکدام نقش مشخصی در تحمل بار و اتصال مجموعه دارند. اجزای متداول این سیستم عبارتاند از:
- بازوی نگهدارنده یا پروفیل
- راد رزوهای
- مهره و واشر
- پیچ و بستهای اتصال
- براکتها و پایههای نگهدارنده
- اتصالات مخصوص سینی کابل
انتخاب صحیح این اجزا باید بر اساس وزن کابلها، عرض و نوع سینی، شرایط محیطی و نحوه اتصال به سازه انجام شود. استفاده از قطعات استاندارد و مقاوم، پایداری کل مسیر کابلکشی را افزایش میدهد.
ابعاد ساپورت سقفی سینی کابل
ساپورت سقفی سینی کابل با توجه به عرض سینی و وزن کابلها در ابعاد مختلف تولید میشود. سایزهای رایج این ساپورتها از عرض ۱۰ سانتیمتر شروع شده و در اندازههای ۱۵، ۲۰، ۳۰، ۴۰، ۵۰ و ۶۰ سانتیمتر نیز تولید میشوند. ارتفاع ساپورتهای سقفی نیز با توجه به فاصله مورد نیاز سینی از سقف قابل انتخاب است و در اندازههای مختلفی مانند ۱۰، ۲۰، ۳۰، ۴۰، ۵۰، ۶۰، ۷۰ و ۸۰ سانتیمتر عرضه میشود. این ابعاد در زمان استفاده از نردبان کابل نیز باید متناسب با وزن و اندازه مسیر انتخاب شوند.
انتخاب عرض و ارتفاع مناسب باید بر اساس تعداد و قطر کابلها، وزن مجموعه و فضای نصب انجام شود. برای مثال، هرچه عرض سینی و حجم کابلها بیشتر باشد، استفاده از ساپورت با عرض و ظرفیت باربری بالاتر ضروری است. همچنین در نصب سینی در ارتفاع زیاد، طول بیشتر ساپورت و استحکام مناسب آن اهمیت بیشتری پیدا میکند.
ارتباط با پتروفولاد غرب
برای استعلام قیمت انواع ساپورت سینی کابل و اتصالات سینی کابل با متخصصین ما در ارتباط باشید.
جنس و پوشش ساپورت سقفی
باید با توجه به شرایط محیطی و میزان بار واردشده، جنس ساپورت انتخاب شود. فولاد گالوانیزه یکی از گزینههای پرکاربرد است؛ زیرا در برابر رطوبت و خوردگی مقاومت مناسبی دارد و در کنار سینی کابل گالوانیزه، گزینهای هماهنگ برای بسیاری از پروژههای صنعتی و ساختمانی محسوب میشود.
در محیطهایی که احتمال تماس با مواد خورنده یا رطوبت بالا وجود دارد، استفاده از پوششهای مقاومتر یا متریالهایی مانند فولاد زنگنزن میتواند گزینه مناسبتری باشد. در چنین شرایطی، سینی کابل استیل نیز میتواند برای مسیرهای کابلکشی با نیاز به مقاومت بالاتر در برابر خوردگی مورد استفاده قرار گیرد. ضخامت ورق، کیفیت جوشها و نوع پوشش نیز مستقیماً بر دوام ساپورت تأثیر میگذارند.
انواع ساپورت سقفی سینی کابل
انواع ساپورت سقفی سینی کابل بر اساس نوع سازه، ظرفیت باربری و روش نصب در مدلهای مختلفی تولید میشوند. مدلهای رایج شامل ساپورت سقفی تکطبقه، چندطبقه، راد رزوهای و پروفیلی هستند. انتخاب گزینه مناسب به تعداد مسیرهای کابل، وزن سینی و کابلها، فضای نصب و شرایط سازه بستگی دارد.
ساپورت سقفی تکطبقه
این نوع ساپورت برای پروژههایی مناسب است که تنها یک مسیر سینی کابل در یک ارتفاع مورد نیاز است. ساختار نسبتاً ساده آن باعث میشود نصب و اجرای آن سریع باشد. ساپورت تکطبقه معمولاً در مسیرهای کابلکشی سبک و متوسط، ساختمانها، سالنهای صنعتی و تأسیسات مکانیکی و برقی مورد استفاده قرار میگیرد.
ساپورت سقفی چندطبقه
ساپورت چندطبقه برای پروژههایی طراحی شده است که به چند مسیر مجزا برای عبور کابل نیاز دارند. در این مدل، چند سینی کابل در ارتفاعهای مختلف روی یک سازه قرار میگیرند و فضای موجود به شکل بهینهتری استفاده میشود. این گزینه در پروژههای صنعتی بزرگ و مسیرهای پرتراکم کابلکشی کاربرد بیشتری دارد.
ساپورت راد رزوهای
در این مدل، سینی کابل به کمک رادهای رزوهای از سقف آویزان میشود. امکان تنظیم ارتفاع و اجرای نسبتاً آسان از مزایای این سیستم است. ساپورت راد رزوهای برای مسیرهایی که نیاز به انعطاف در تنظیم ارتفاع دارند، گزینهای کاربردی محسوب میشود و میتوان با استفاده از مهره و واشر، موقعیت سینی را به شکل دقیق تنظیم کرد.
ساپورت پروفیلی
ساپورت پروفیلی از پروفیلهای فلزی و اتصالات مربوط به آن تشکیل میشود و به دلیل استحکام مناسب، قابلیت اجرای سازههای متنوعی دارد. این مدل برای مسیرهای سنگینتر یا پروژههایی که به طراحی سفارشی نیاز دارند، انتخاب مناسبی است. امکان ایجاد سازههای تکطبقه و چندطبقه نیز از ویژگیهای مهم آن محسوب میشود.

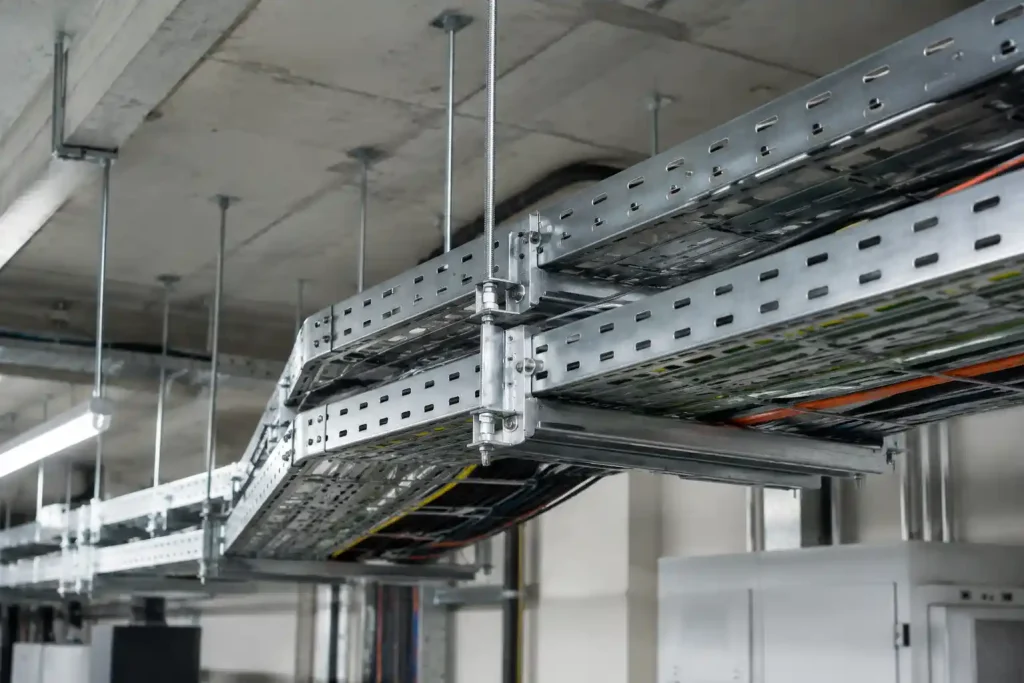

اتصالات ساپورت سقفی سینی کابل
اتصالات نقش مهمی در استحکام نهایی سیستم ساپورت دارند. برخی از قطعات مورد استفاده در این بخش عبارتاند از:
- راد رزوهای
- مهره و واشر
- پیچ و بست
- براکت
- نبشی
- اتصالات پروفیلی
اتصال ساپورت به سقف باید بهگونهای انجام شود که توانایی تحمل وزن مجموعه را داشته باشد. در انتخاب اتصالات، تنها هماهنگی ابعادی کافی نیست و ظرفیت تحمل بار، جنس قطعات و شرایط محیطی نیز باید بررسی شود.
استفاده از اتصالات نامناسب میتواند حتی در صورت انتخاب یک ساپورت مقاوم، ایمنی کل سیستم را کاهش دهد. به همین دلیل بهتر است تمام اجزا به صورت یک مجموعه هماهنگ انتخاب شوند.
فاصله استاندارد ساپورتهای سینی کابل چقدر است؟
فاصله بین ساپورتهای سینی کابل عدد ثابتی برای تمام پروژهها نیست و به عواملی مانند نوع سینی، ضخامت آن، وزن کابلها، ظرفیت باربری و شرایط نصب بستگی دارد. هرچه وزن کابلها بیشتر باشد، معمولاً لازم است فاصله بین تکیهگاهها کاهش پیدا کند تا از خمش سینی جلوگیری شود.
در بسیاری از پروژهها فاصله ساپورتها در محدوده حدود ۱.۵ تا ۲.۵ متر در نظر گرفته میشود، اما مقدار نهایی باید بر اساس مشخصات سازنده سینی و محاسبات بارگذاری تعیین شود.
همچنین در موارد زیر ممکن است به ساپورت اضافی نیاز باشد:
- محل تغییر مسیر سینی کابل
- محل اتصال دو سینی
- نقاط تغییر ارتفاع
- نقاط دارای بار متمرکز
نحوه نصب ساپورت سقفی سینی کابل
نصب ساپورت باید با بررسی نقشه مسیر کابلکشی و مشخصکردن محل دقیق تکیهگاهها آغاز شود. ابتدا نقاط اتصال روی سقف یا سازه مشخص شده و سپس با توجه به نوع سقف، رولبولت، انکر یا اتصال مناسب نصب میشود.
در مرحله بعد، رادهای رزوهای یا اجزای سازهای ساپورت در محل خود قرار میگیرند. پس از نصب سازه نگهدارنده، سینی کابل روی آن قرار گرفته و با بستها و اتصالات مناسب محکم میشود. رعایت اصول نصب سینی کابل در این مرحله به تراز بودن مسیر و توزیع مناسب وزن کمک میکند.
در پایان باید موارد زیر بررسی شوند:
- تراز بودن مسیر سینی کابل
- استحکام اتصالات
- مناسب بودن فاصله ساپورتها
- عدم وجود خمش غیرعادی در سینی
اجرای دقیق این مراحل باعث میشود وزن کابلها به شکل مناسبی توزیع شده و مسیر کابلکشی در طول زمان پایدار باقی بماند.
چگونه ساپورت مناسب سینی کابل را انتخاب کنیم؟
برای انتخاب ساپورت سقفی سینی کابل نباید تنها قیمت یا ظاهر محصول را معیار قرار داد. ابتدا باید نوع سینی، عرض، طول مسیر و تعداد کابلها مشخص شود. سپس وزن تقریبی کابلها به همراه وزن خود سینی محاسبه شده و ظرفیت باربری ساپورت بر اساس این اطلاعات انتخاب شود.
شرایط محیطی نیز اهمیت زیادی دارد. برای محیطهای مرطوب یا خورنده، نوع پوشش و مقاومت ساپورت در برابر خوردگی باید بررسی شود. ارتفاع نصب، نوع سقف، فضای در دسترس و امکان تعمیر و نگهداری نیز از عوامل مؤثر هستند.
هنگام انتخاب ساپورت، موارد زیر را در نظر بگیرید:
- نوع و ابعاد سینی کابل
- وزن سینی و کابلهای قرارگرفته روی آن
- ظرفیت باربری ساپورت
- شرایط محیطی و میزان رطوبت یا خوردگی
- نوع سقف و روش اتصال
- ارتفاع نصب و فضای موجود
- سهولت تعمیر و نگهداری
- کیفیت و مقاومت اتصالات
همچنین بهتر است ساپورت، اتصالات و سینی کابل تا حد امکان از نظر ابعاد و مشخصات فنی با یکدیگر هماهنگ باشند. انتخاب یک مجموعه سازگار، علاوه بر سادهتر کردن نصب، احتمال بروز مشکلاتی مانند شلشدن اتصالات، تغییر شکل سینی و ناپایداری مسیر را کاهش میدهد.
اگر به دنبال خرید سینی کابل، ساپورت و اتصالات مورد نیاز برای اجرای یک مسیر کابلکشی مطمئن هستید، شرکت پتروفولاد غرب نیز انواع سینی کابل، ساپورت و اتصالات مربوط به آن را با قیمت مناسب عرضه میکند. انتخاب محصولات متناسب با نیاز پروژه و دریافت مشاوره پیش از خرید میتواند به کاهش هزینههای اجرا و افزایش دوام سیستم کمک کند.
